Описание:

Прецизионный преобразователь сигналов ТС и ТП ТЕРКОН предназначен для одновременного и независимого измерения сигналов термометров сопротивления или термопар и пересчета измеренных величин сопротивления или напряжения в значения температуры. На входы преобразователя ТС и ТП могут быть одновременно подключены либо два термометра сопротивления, либо две термопары, либо к входу одного канала – термометр сопротивления, а к другому – термопара.

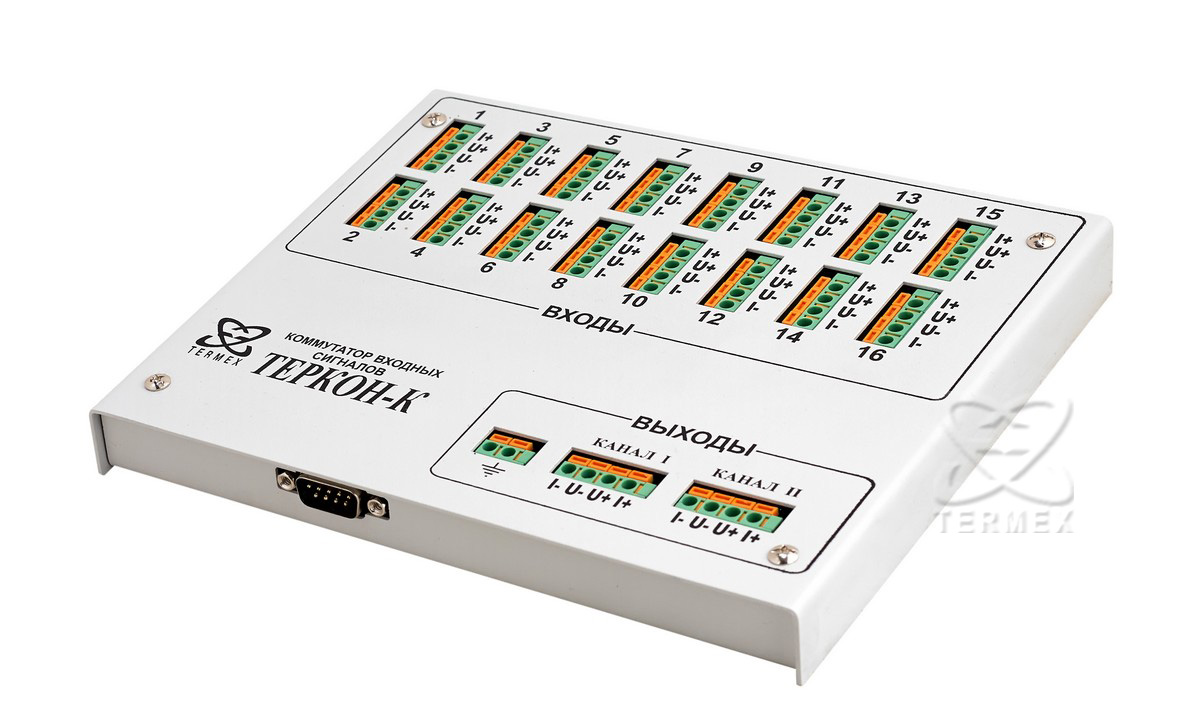

Количество подключаемых датчиков температуры может быть увеличено до 16 при использовании коммутатора входных сигналов ТЕРКОН-К.


В качестве первичных преобразователей температуры могут быть использованы платиновые или медные термометры сопротивления со стандартными или индивидуальными градуировочными характеристиками, термопары с НСХ (типов): B (ПР30/6), E (ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с индивидуальными градуировочными характеристиками.

При подключении преобразователя ТС и ТП к персональному компьютеру с установленным программным обеспечением возможна регистрация результатов измерений, как в виде графиков, так и в виде таблиц численных значений.

Преобразователь ТС и ТП может быть использован и непосредственно для измерения сопротивления или напряжения.

Технические характеристики:

Предел измерения сопротивления

1000 Ом

Пределы измерения напряжения

±1000 мВ

Пределы допускаемой основной погрешности измерения:
   • сопротивления
   • напряжения


±[0.0002 + 1×10-5×Rизмер] Ом
±[0.0005 + 5×10-5×Uизмер] мВ

Цена единицы младшего разряда:
   • при измерении сопротивления
   • при измерении напряжения
   • при измерении температуры термометрами сопротивления/термопарами

0.0001 Ом
0.0001 мВ
0.001/0.01 °С

Количество независимых каналов измерения (с коммутатором)

2 (16) шт

Ток, пропускаемый через термометр сопротивления

0.5 мА

Время измерения 2-х каналов

0.8 с

Время выхода на режим после включения

30 мин

Габаритные размеры:
   • измерителя  ТЕРКОН
   • коммутатора ТЕРКОН-К


140×175×230 мм
185×150×25 мм

Масса:
   • измерителя ТЕРКОН
   • коммутатора ТЕРКОН-К


2.5 кг
1.0 кг

Потребляемая мощность

12 Вт
