Сигнализатор «ФЛЮОРАТ-411»

Сигнализатор «ФЛЮОРАТ-411» предназначен для непрерывного контроля содержания нефтепродуктов и управления сбросом нефтесодержащих вод после очистки.

Отличительные особенности прибора:

- оперативный контроль за содержанием в воде эмульгированных и растворенных нефтепродуктов;

- круглосуточный мониторинг;

- экспресс-анализ проб.

В конструкции сигнализатора отсутствует легко бьющаяся стеклянная кювета. Сигнализатор соединяется с выходным трубопроводом сепаратора в точке отбора проб только оптоволоконным кабелем, что обеспечивает простоту обслуживания и дополнительную электробезопасность. Сигнализаторы легко устанавливаются вместо вышедших из строя любых других сигнализаторов и совместимы с любыми типами сепараторов.

Методика выполнения измерений массовой концентрации растворенных и эмульгированных нефтепродуктов в технологических водных потоках ТЭС флуориметрическим методом РД 34.37.310-97 одобрена РАО ЕЭС.

Принцип работы сигнализатора основан на люминесцентном методе обнаружения растворенных и эмульгированных нефти и нефтепродуктов в воде и позволяет уменьшить влияние на показания сигнализатора наличия в воде светорассеивающих примесей песка, глины и т.п. флуориметрическим методом.

Процедура работы:

Принцип работы сигнализатора основан на модификации фотолюминесцентного метода определения нефтепродуктов и иллюстрируется работой оптической и функциональной схем.

Оптическая схема сигнализатора состоит из канала возбуждения люминесценции, опорного канала и канала регистрации.

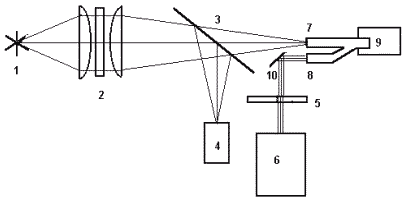

Рис.1. Оптическая схема сигнализатора

1 – ксеноновая лампа - источник света канала возбуждения;

2 – объектив со светофильтрами;

3 – светоделительная пластина;

4 – фотоприемник опорного канала;

5 – светофильтр канала регистрации ;

6 – фотоприемник канала регистрации;

7, 8, 9 – оптический кабель (световод);

10 – зеркало канала регистрации.

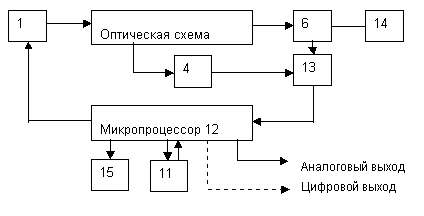

Функциональная схема работы сигнализатора (рис.2): импульсный источник света 1 под управлением микропроцессора 12 вырабатывает световые импульсы, интенсивность которых при проходе через оптическую схему контролируется фотоприемником опорного канала 4 с помощью блока регистрации 13. Попадая через оптическую систему и торцы 7, 9 световода в водную среду, эти импульсы возбуждают импульсы люминесценции, величина которых пропорциональна концентрации растворенных и эмульгированных нефтепродуктов. Импульсы люминесценции проходят из водной среды через торцы 9, 8 световода в обратном направлении и измеряются фотоприемником канала регистрации - ФЭУ 6 при помощи блока регистрации 13 и обрабатываются микропроцессором 12. Микропроцессор через блок реле 15 управляет вторичными устройствами (задвижками, клапанами, сигнализацией) и передает информацию на блок индикации 11, аналоговый и/или цифровой выходы. Высоковольтный источник питания 14 вырабатывает напряжение для питания ФЭУ. Все электронные схемы сигнализатора используют низковольтный источник питания (на схеме не показан), преобразующий переменное напряжение сети 220 В в постоянное стабилизированное напряжение (+5В, +12В, +15В, -15В).

Рис.2. Функциональная схема сигнализатора

Блок индикации (11) служит для:

вывода результатов измерения концентрации нефтепродуктов в воде на трехразрядное цифровое табло;

сигнализации о норме или превышении заданной концентрации с помощью светодиодов: зеленого - «НОРМА» и красного - «ТРЕВОГА»;

индикации режима программирования (желтый светодиод «ПР») и питания прибора (желтый светодиод «СЕТЬ»).

Режимы измерения и выбора параметров устанавливаются кнопками (1) «Старт» и (2) «ПР», расположенными на блоке индикации. Кнопки управления доступны при открытии крышки прибора.

Области применения:

Сигнализатор «ФЛЮОРАТ-411» предназначен для непрерывного контроля содержания нефтепродуктов и управления сбросом нефтесодержащих вод.

Сигнализатор рекомендован для использования на ТЭС при контроле за возвратным конденсатом с производства и за установкой очистки воды от нефтепродуктов.

Сигнализатор можно также применять для обнаружения аварийных выбросов нефти (например, при нарушении целостности контуров маслоохладителей) и для контроля питательной воды.

Сигнализатор используют на конденсатных станциях нефтеперерабатывающих заводов для контроля содержания нефтепродуктов в конденсате пара.

Сигнализатор можно использовать для обнаружения бензина в воде.

Рекомендуемый комплект поставки:

- сигнализатор «Флюорат-411»;

- фланец для подключения световода к трубопроводу;

- клапан электромагнитный;

- комплект для подключения через последовательный выход RS 485.

Технические характеристики:

Аналоговый вывод данных

0-0,5 Вт или 4-20 мА

Давление измеряемой воды

0,1-8 атм

Диапазон показаний

0-30 мг/л

Длина световода

1,5 м

Температура контролируемой среды

0 ... +100 °C

Температура окружающей среды

0 ... +55 °C

Габариты

300х300х150 мм

Масса

15 кг

Питание

~ 220 В

Потребляемая мощность

не более 15 Вт

Частота тока

50 Гц
