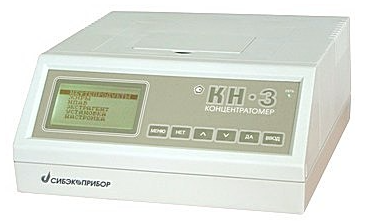

КОНЦЕНТРАТОМЕР КН-3 анализатор нефтепродуктов, жиров и НПАВ в природных объектах
НАЗНАЧЕНИЕ Концентратомер КН-3 предназначен для измерения массовых концентраций: •|нефтепродуктов в пробах питьевых, природных, сточных и очищенных сточных вод; •|нефтепродуктов в пробах почв и донных отложений; •|жиров в пробах природных и очищенных сточных вод; •|нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод; •|неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод; •|углеводородов (суммарно) в пробах атмосферного воздуха, воздуха рабочей зоны, промышленных выбросах.
РЕЖИМЫ ИЗМЕРЕНИЯ В отличие от предыдущей модели,концентратомера КН-2м, в концентратомере КН-3 реализовано два режима измерения - одноволновой и двухволновой:
• одноволновой режим - измеряется разность оптических плотностей исходного (чистого) экстрагента и анализируемого раствора в области (2930 ± 70) см-1 (3,42 мкм), который соответствует области поглощения С-Н связей в СН2- и СН3- группах алифатических и алициклических углеводородов. Особенностью режима является измерение оптической плотности исходного (чистого) экстрагента перед измерением оптической плотности каждого нового анализируемого раствора; • двухволновой режим - измеряется разность оптических плотностей анализируемого раствора на двух длинах волн. В первом (измерительном) канале используется спектральный участок излучения (2930 ± 70) см-1 (3,42 мкм). Во втором (опорном) канале используется спектральный участок (3333 ± 70) см-1 (3,0 мкм), на котором нефтепродукты, жиры и НПАВ не поглощают ИК-излучение.
Двухволновой режим хорошо зарекомендовал себя при определении нефтепродуктов, жиров и НПАВ в питьевых, природных и очищенных сточных водах, когда в исследуемых пробах отсутствуют вещества, поглощающие излучение опорного канала (3,0 мкм). Однако, в реальных сточных водах и грунтах могут присутствовать вещества, поглощающие излучение опорного канала, что может привести к недостоверным результатам измерения. Поэтому при анализе нефтепродуктов, жиров и НПАВ в сильно загрязненных сточных водах и грунтах, где в исследуемых пробах могут присутствовать вещества, поглощающие излучение опорного канала (3,0 мкм), рекомендуется применять одноволновой режим, что позволяет провести измерение с достаточной точностью и достоверностью.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Определяемые значения массовых концентраций веществ в природных объектах: нефтепродуктов в водах 3
нефтепродуктов в почвахэ
жиров в водах3
НПАВ в водах3
углеводородов в воздушных массах*3
0,02 - 1 000 мг/дм3
50 - 100 000 мг/кг
0,1 - 100 мг/дм3
0,05 - 100 мг/дм3
1,0 - 500 мг/м3
Пределы допускаемой основной абсолютной погрешности прибора,
при соблюдении нормальных условий:для нефтепродуктов 3
для жиров 3
для НПАВ 3
для углеводородов в воздушных массах*3
± (0,5 + 0,05·Сх) мг/дм3
± (0,5 + 0,05·Сх) мг/дм3
± (1,0 + 0,05·Сх) мг/дм3
± (0,5 + 0,05·Сх) мг/дм3где Cх3 – измеряемое значение массовой концентрации вещества в экстрагенте
Объём измерительной кюветы
2,8 мл
Потребляемая мощность, не более
12 В·А
Питание от сети переменного тока
220 В
Габаритные размеры прибора, не более
115 х 250 х 280 мм
Масса прибора, не более
3 кг
* Согласно методике измерений ФР.1.31.2010.07434 (ПНД Ф 14.1:2:4.256-09) измерение содержания углеводородов в воздухе в подготовленной пробе производится в режиме "НП" (измерение нефтепродуктов). Погрешность измерения углеводородов в воздушных массах соответствует погрешности прибора при измерении нефтепродуктов.

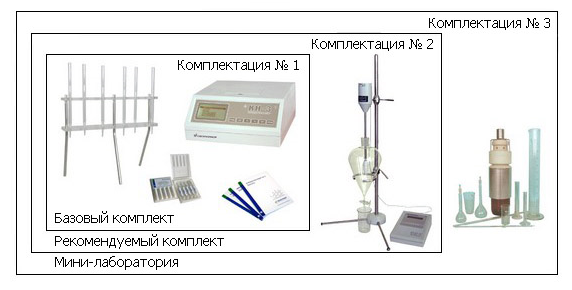

КОМПЛЕКТАЦИИ ПОСТАВКИ Возможны различные варианты комплектации при поставке прибора. Учитывая опыт организаций, эксплуатирующих концентратомеры серии КН, рекомендуем приобретать прибор в комплектации № 2.
Комплектация № 1 (базовый комплект)
• концентратомер КН-3;
• свидетельство о первичной государственной метрологической поверке;
• комплект эксплуатационной документации (паспорт, руководство по эксплуатации, методика поверки);
• хроматографические колонки (6 шт.) и штатив для колонок;
• ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2010.07432) "Методика измерений массовой концентрации нефтепродуктов в питьевых, природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
• ПНД Ф 14.1:2.189-02 (ФР.1.31.2010.07433) "Методика измерений массовой концентрации жиров в природных и очищенных сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
• ПНД Ф 14.1.272-2012 (ФР.1.31.2008.04409) "Методика измерений массовой концентрации нефтепродуктов в сточных водах методом ИК-спектрофотометрии с применением концентратомеров серии КН" (издание 2012 г.);
• ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четырёххлористом углероде (1 комплект - 5 ампул).
Комплектация № 2 (рекомендуемый комплект)
• концентратомер в комплектации № 1;
• экстрактор ЭЛ-1 (экстрактор, блок управления, делительная воронка ВД-З-1000, паспорт).
