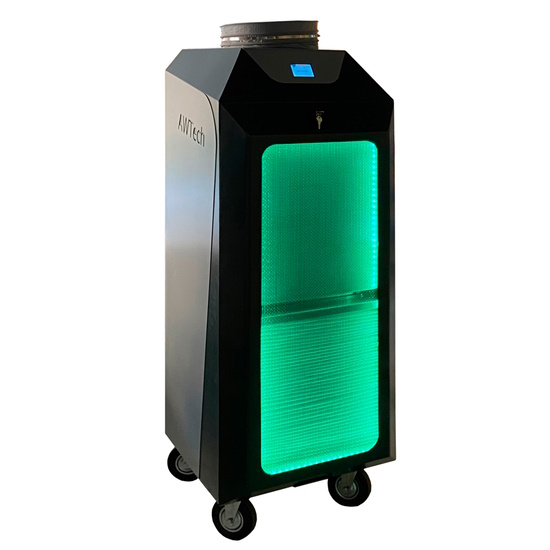

Фильтровентиляционный модуль ФВМ применяется в технологии «чистых» помещений для реализации принципов вытесняющего потока и/или перепада давления (ГОСТ Р ИСО 14644-4).
Модуль устанавливается в комплексах и/или системах локальной вентиляции устройств с контролируемой воздушной средой, локальных чистых зонах и др.
ФВМ обеспечивает создание потока очищенного воздуха до 1120 м3/час при нормальных условиях (20°С, 101,3 кПа) и создания избыточного давления на выходе из модуля от 50 до 100 Па. Показатели содержания твердых частиц на выходе модуля соответствуют паспортным данным применяемых фильтров тонкой очистки.
Основные преимущества
· Конструкция модуля предусматривает возможность работы в режиме рециркуляции (полной или частичной) воздуха обслуживаемого объекта с регулируемыми отводом отработанного воздуха и/или забором свежего воздуха в количестве не менее 30% от номинальной производительности модуля.
· Фильтровентиляционный модуль с УФ облучателем, с подключением к вентиляционной системе помещения или к модульному укрытию – позволяет создать избыточное давление в рабочей зоне и тем самым обеспечивает защиту технологического процесса.
· ФВМ может комплектоваться УФ облучателем для обеззараживания воздуха, который дезинфицирует воздух и убивает до 99,99% вредных микроорганизмов, живущих в помещении.
· Эффективность модуля основана на использовании HEPA – фильтров и ламп жесткого УФ-излучения - являющегося губительным для любых живых организмов.
· Лучи от УФ ламп не попадают в помещение, что позволяет использовать модуль в присутствии людей. ФВ рециркулятор производит забор воздуха из помещения, производит двух-ступенчатую фильтрацию (G4+H13), далее ультрафиолетовое обеззараживание воздуха, с последующим выбросом через воздухораспределитель.
· Сенсорная панель управления с программируемым микропроцессорным контроллером.
· Система бесконтактной смены фильтров.
· Внутренние воздуховоды и распределительные решетки сделаны из нержавеющей стали.
· Фильтровентиляционные модули предназначены для постоянной продолжительной работы: циклы продолжительностью не менее 5000 часов, в зависимости от состояния фильтров тонкой очистки.
· Забор воздуха может происходить как из помещения, в котором расположен модуль, так и из обслуживаемого устройства, включая режимы рециркуляции с отводом отработанного и/или подачей свежего воздуха.
· Уровень шума не превышает 80 дБ.
Технические характеристики
Модель
ФВМ
Габаритные размеры, ШхГхВ, мм
505х638х1502
Наружный диаметр воздуховода, мм
276
Уровень шума, дБ
Не превышает 80
Производительность номинальная, м3/час
До 1050
УФ облучатель
Опция
Создание избыточного давления на выходе из модуля, Па
от 50 до 100
Фильтрация воздуха
Фильтры G4+H13
Вес, кг
180
Максимальная потребляемая мощность, Вт
350 Вт
Электропитание
220 В, 1 фаза, 50 гц
Эксплуатация
Фильтро-вентиляционный модуль ФВМ предназначен для эксплуатации в закрытых помещениях с параметрами окружающего воздуха: температура от 15 до 35°С, относительная влажность от 30 до 80%.
В качестве сопрягаемых устройств могут выступать:
· системы вентиляции изолированных помещений;
· закрытые и открытые пленочные конструкции;
· навесы и боксы с однонаправленным потоком воздуха;
· боксы и шкафы с рециркуляцией и забором воздуха из помещения;
· устройства регулирования влажности и/или температуры воздушного потока модуля;
· устройства контроля и управления верхнего и/или одного по отношению к модулю уровня.
Рекомендуется использование модулей с фильтрами тонкой очистки с забором воздуха из помещений класса по ГОСТ ИСО 14644-1-2002:
· E11 из помещений класса 6-9;
· H13 из помещений класса 5-8;
· H14 из помещений класса 4-6.
Управление
Блок автоматического управления модулем реализован на базе одноплатного компьютера с программным обеспечением для автоматического управления модулем.
· Реализован контроль измеряемых параметров на соответствие заданным и допустимым значениям;
· Расчет и передача на исполнительные механизмы управляющих воздействий;
· Передача данных осуществляется по открытому коммуникационному протокола MODBUS с передачей данных через последовательные линии связи RS-485 или MODBUS TCP (варианты на стадии ТП).
· Сигнализация о выходе контролируемых параметров за допустимые пределы на клеммы «сухой контакт» (расход воздуха, перепад давления на фильтре, взаимодействие с устройствами ввода и вывода информации)
· Передача сигнала - давление воздуха на выходе из модуля;
Световая индикация на передней панели фильтро-вентиляционного модуля ФВМ сообщает оператору о загрязнении фильтра:
· синий – нормальная работа
· красный – необходима замена фильтра.
Сервисное обслуживание
Конструкция модуля предусматривает возможность замены блоков и фильтров в блоках «вентилятор-фильтр» по месту эксплуатации силами специалистов, обслуживающих вентиляционные системы. Ремонт блоков предусматривается на предприятии – изготовителе или уполномоченных им организаций.
Деконтаминация и дезинфекция
При использовании модуля в биотехнологических процессах и необходимости периодической дезинфекции предусмотрено место временной установки источника паров дезинфицирующего вещества (формальдегида) и возможность циркуляции воздуха в пределах фильтровентиляционного модуля с последующей продувкой в вытяжную систему местных отсосов эксплуатирующего предприятия.
Внутренние элементы модуля, непосредственно контактирующие с проходящим воздушным потоком, выдерживают дезинфекционную обработку парами формальдегида.
Наружные поверхности модуля выдерживают обработку дезинфицирующими средствами:
· 6%-й водный раствор перекиси водорода;
· дезинфицирующими препаратами типа «АЛМАДЕЗ» или аналогичные.
Квалификация (валидация)
Для модуля разработана программа квалификационных (валидационных) работ. Повторную валидацию при эксплуатации рекомендовать проводить не реже одного раза в год и при каждой замене блоков или фильтров.
Хранение
При длительной остановке модуля патрубки воздуховодов и заборная решетка закрываются заглушками. Хранение модуля и транспортировка должны осуществляться при темперах от +5 до +45°с и относительной влажности не более 85%.
Внимание: по умолчанию фильтро-вентиляционный модуль ФВМ поставляется без УФ облучателя. В случае необходимости установки УФ облучателя, пожалуйста, укажите это при заказе.
