Воздушные шлюзы для чистых помещений представляют собой самостоятельные конструкции с дверями для входа и выхода, а также с системой обдува потоком фильтрованного воздуха во внутреннем пространстве. Применяются в технологии чистых помещений для предотвращения проникновения механических частиц и микроорганизмов при переходе персонала из одного помещения в другое.

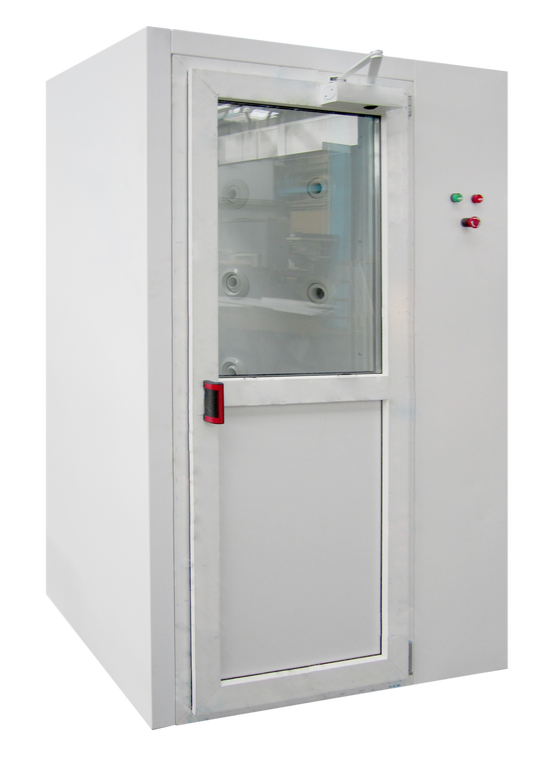

Проходной персональный воздушный шлюз «ПОРТАЛ» с боковым обдувом – это высокотехнологичное оборудование, обеспечивающее надлежащее перемещение персонала между зонами различного класса чистоты в строгом соответствии с нормами, правилами и требуемыми технологическими условиями. Воздушный шлюз «ПОРТАЛ» применяется в технологии чистых помещений для предотвращения проникновения механических частиц и микроорганизмов при переходе персонала из одного помещения в другое.
Принцип работы
Основной принцип работы воздушного шлюза – это 100% рециркуляция воздуха и создание направленных воздушных струй во внутреннем пространстве, обдувающих находящийся там персонал со скоростью 15 – 25 м/с.
Забор воздуха происходит в нижней части внутреннего пространства через воздухозаборную решетку, воздушный поток вентилятором направляется через высокоэффективный HEPA фильтр на обдувочные сопла, создающие направленные воздушные струи.
• ПОРТАЛ-2.1 (двухстворчатая дверь, обдув с одной стороны).
• ПОРТАЛ-1.1 (одностворчатая дверь, обдув с одной стороны).
Поставляется в разобранном виде.
Применение
Воздушные шлюзы применяются в технологии чистых помещений в следующих областях: фармацевтическая промышленность; биомедицинские исследования; биотехнологические разработки; точное приборостроение; оптическая промышленность; микроэлектроника; производство полупроводников; авиационная промышленность; лакокрасочная промышленность и др.
Ключевые преимущества

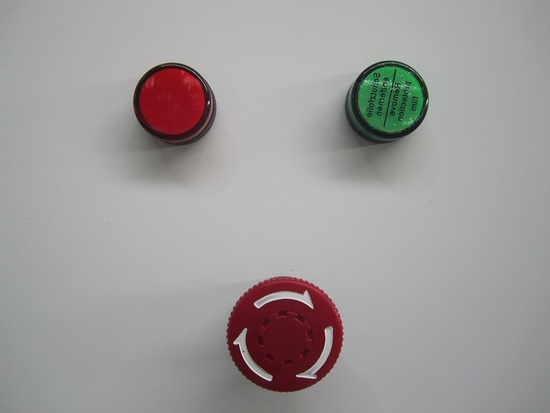

• Управление на русском языке.
• Широкие возможности адаптации под конкретные задачи пользователя.
Технические характеристики
Модель
ПОРТАЛ-1.1
Внешние размеры (ШхГхВ), мм
1250х1000х2050
Внутренние размеры (ШхГхВ), мм
800х920х1930
Скорость воздушного потока, м/с
15-25
Обдувочные сопла, шт.
6
Длительность режима обдува
10 сек (предустановлено), возможно изменение
Пропускная способность (чел./цикл)
1
Скорость прохождения персонала (чел./мин)
4
Рециркуляция воздуха, %
100
Эффективность фильтрации – основной фильтр:
Более 99,99% при 0,3 мкм
Эффективность фильтрации – префильтр:
Удерживание 85%, эффективность 20%
Фильтрующие элементы:
Основной фильтр: НЕРА-фильтр
Префильтр:
Одноразовый не моющийся фильтр из полиэфирного волокна
Максимальный уровень шума при начальной скорости потока, дБ:
≤ 55
Освещение
Светодиодное, 36 Вт
Материал корпуса
1,5 мм гальванизированная сталь, покрытие из белой порошковой эмали с последующей термообработкой
Двери
Двери шлюза выполнены из ПВХ или алюминия, оснащены окном, доводчиком и электрозамками.
