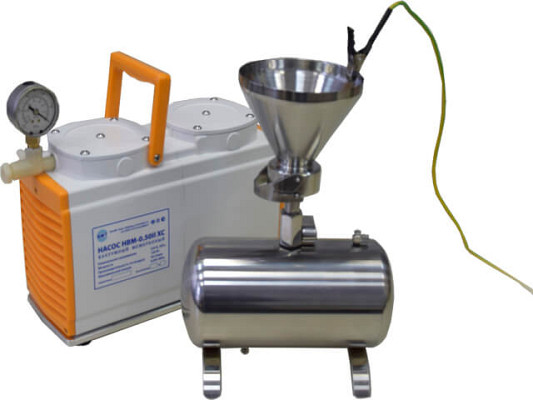

Прибор вакуумного фильтрования для оценки чистоты нефтепродуктов ПВФ-35/2 Н Б (М2).
Прибор вакуумного фильтрования предназначен для фильтрации дизельных топлив при определении содержания в них нерастворённых веществ (общих загрязнений) по EN 12662. Изготавливается с 2 воронками под фильтр Ø35 мм.
Комплект поставки:
фильтровальная ячейка с воронками из нержавеющей стали объёмом 500 мл;
ресивер (колба Бунзена) объёмом 2500 или 5000 мл с силиконовой пробкой;
фильтр-влагоотделитель ФВГ-022;
заземляющее устройство;
комплект трубопроводов.
Фильтровальная ячейка-моноблок с 2 воронками для фильтрования под вакуумом представляет собой стальной моноблок из воронки с фильтродержателем и приёмного бака. Фильтродержатель состоит из коллектора с основанием, на верхнем торце которого находится титановая фритта для размещения дискового фильтра. Воронка крепится к основанию при помощи зажима. Кран позволяет отключать и подключать воронку к источнику вакуума. Воронка отполирована и не имеет швов. На внутренней стороне воронки нанесены риски для контроля залитого объёма по 100 мл. Ячейка снабжена заземляющим устройством, резьбовое соединение уплотнено токопроводящим герметиком.
Вакуумный насос мембранного типа НВМ-0,50II ХС с химически стойкой диафрагмой для систем лабораторного фильтрования. Он снабжён вакуумметром, вентилем для регулировки и сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.
Ресивер (колба Бунзена) предназначается для фильтрования под вакуумом и сбора фильтрата в приборах с вакуумным насосом. Изготавливается из термически стойкого стекла. В колбу устанавливается пробка с отверстием для штуцера на подключении фильтра-влагоотделителя и вакуумного насоса. Длина стального штуцера и наличие заземляющего устройства в совокупности обеспечивают защиту от статического электричества.
Фильтр-влагоотделитель ФВГ-022 устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.
