Электрохимические датчики с вращающимися электродами
Вольтамперический анализатор «Экотест-ВА» комплектуется двумя типами электрохимических датчиков с вращающимися дисковыми электродами: Вращающийся дисковый электрод «ВДЭ» и Вращающийся дисковый электрод с уплотнением «ВДЭ-У».
Предназначены для реализации методик, требующих постоянства гидродинамических условий, высокой скорости перемешивания анализируемого раствора.

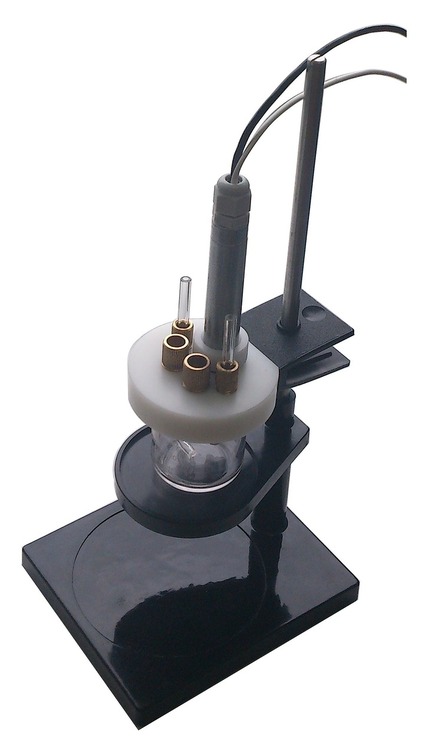

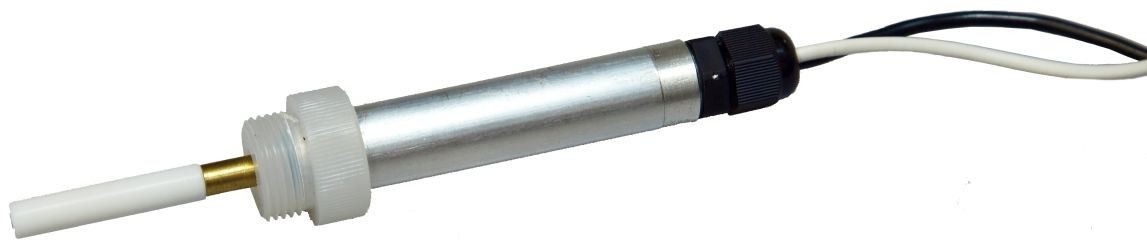

Датчик «ВДЭ»-У Датчик «ВДЭ»
Комплектация вольтамперометрического анализатора «Экотест-ВА» электрохимическим датчиком позволяет проводить анализ питьевой, природной, сточной воды, почв, пищевой продукции, продовольственного сырья, напитков и т.д., на содержание в них тяжелых металлов, а также для научных исследований, например, определение потенциалов полуволн и др.

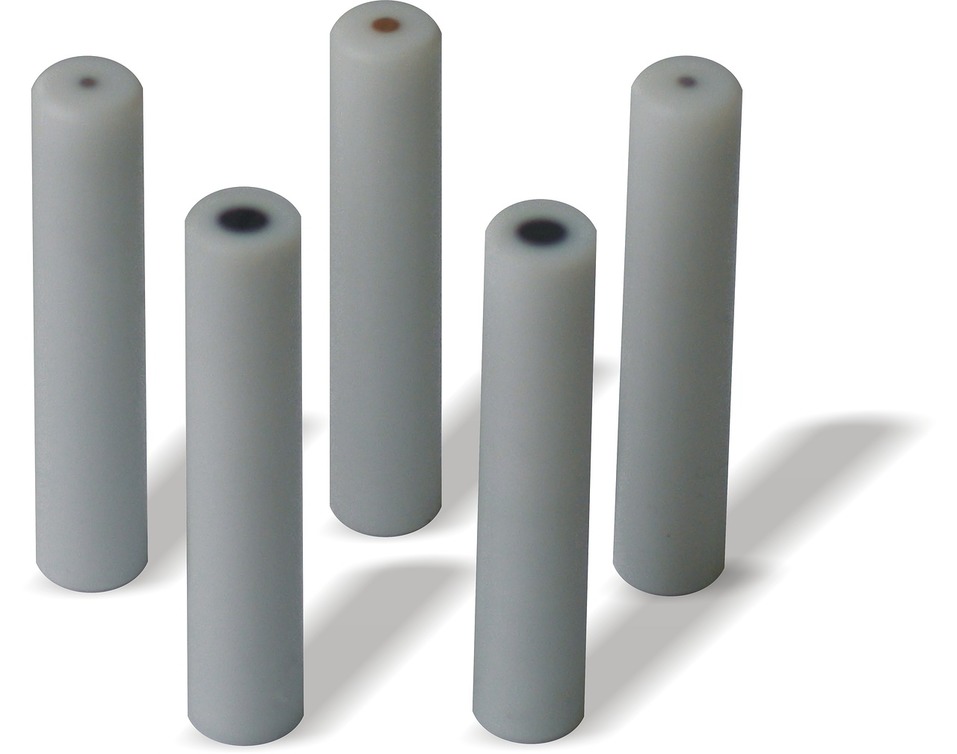

Конструкция датчика позволяет регулировать скорость вращения рабочего электрода. Датчики, комплектуются сменными рабочими дисковыми электродами из различных материалов (углеситалл, специальные материалы для измерения Hg, As и др).
Рабочий вращающийся дисковый электрод выполнен в виде стержня, размещенного в цилиндрическом корпусе из инертного материала.
Основные характеристики электрохимических датчиков:
Параметры
«ВДЭ»
«ВДЭ-У»
Продув инертного газа
не возможен
возможен
Рекомендуемое применение
определение тяжелых металлов, мышьяка, железа
определение потенциалов полуволн, ртути;
(определение тяжелых металлов, мышьяка, железа)
Рабочие электроды
углеситалловый, специальные (для определения As)
специальный для определения потенциалов полуволн, углеситалловый, специальные (для определения Нg, As)
Диаметр электрода, мм
7-10
Диаметр рабочей поверхности, мм
1-3
1-3
Скорость вращения электрода, об/мин
до 2000
до 2000
Скорость вращения электрода регулируется
c помощью программы
c помощью программы
Электролитический ключ
возможен
возможен
Объем анализируемой пробы, мл
50…100
50…100
Габаритные размеры, мм
110*130*300
110*130*300
Масса не более, кг
1
1
Гарантия, месяцев
18
18
«ВДЭ» и «ВДЭ-У»- это малогабаритные высокоскоростные вращающиеся электроды - современная альтернатива дорогим электрохимическим датчикам, имеющимися на российском и зарубежном рынке.
Компактность, небольшая масса, а также низкая стоимость данного датчика, расширяет возможности применения его, не только в лабораторных условиях, но и в полевых условия, в том числе, в передвижных лабораториях.
Комплектация анализатора «Экотест-ВА» электрохимическим датчиком с вращающимися дисковыми электродами позволяет проводить анализ питьевой, природной, сточной воды, почв, пищевой продукции, продовольственного сырья, напитков и др. в соответствии с ГОСТ. Например, измерения: цинка, кадмия, свинца, меди в пищевых продуктах в соответствии с ГОСТ Р 51301-99; цинка, кадмия, свинца, меди, мышьяка, ртути, железа, диоксида серы в алкогольной продукции и сырье для ее производства в соответствии с ГОСТ Р 51823-2001 и др.
Электроды для безртутной полярографии
В сочетании с управляемой анализатором «Экотест-ВА» магнитной мешалкой позволяют организовать недорогие измерения различных компонентов в широком круге объектов в лабораторных и, в ряде случаев, в полевых условиях.
Типы электродов
углеситалловый, импрегнированный графитовый, специальный для измерения Hg/As и др.
Типы оболочек электродов
тефлоновая или стеклянная
Измеряемые химические элементы (измеряются на соответствующих электродах)
медь, свинец, кадмий, цинк, мышьяк, ртуть, йод, никель, висмут, кобальт и др.
Диаметр рабочей поверхности, мм
1-3
Объем анализируемой пробы, мл
от 10
Электроды совместимы не только с анализатором «Экотест-ВА», но и с другими полярографами.
Электроды для малортутной полярографии
Ртутный ЭВК (электрод висящей капли) позволяет воспроизвести на безопасном и компактном приборе все богатство методик классической полярографии. Ртутная капля выдавливается через специальный капилляр с помощью микрометрического винта.
ЭВК в сочетании с магнитной мешалкой, управляемой прибором «Экотест-ВА», позволяет организовать недорогие измерения в широком круге объектов в лабораторных и полевых условиях.
Масса ртути, г
1
Масса капли, мкг
от 50
Объем анализируемой пробы, мл
от 10
Габаритные размеры, мм
25 (диаметр) х 180 (длина)
Масса, г
200
Комбинированный электрод «3 в 1» (патент РФ № 2239825)
Электрод «3 в 1» - это целая вольтамперометрическая электродная система в едином корпусе. Все электроды (рабочий, вспомогательный и ключ электрода сравнения) расположены в одной плоскости на торце датчика.
Преимущества электрода «3 в 1»:
полностью заменяет 3-х-электродную ячейку
создает более стабильные условия для измерений
диапазон надежных измерения Cd2+ и Pb 2+ от 0,1 мкг/дм3
погрешность измерения не превышает 10%
идеально подходит для анализа морской воды
Метод «Виртуального ртутного электрода»:
Конструктивные особенности позволяют переносить электрод из раствора в раствор с удержанием на его торце капли раствора без размыкания электрохимической цепи, удерживая под напряжением все накопленные металлы, включая ртутную пленку. Этот простой прием приводит к получению значительных научных и технических результатов. Использование заранее накопленной ртутной пленки позволяет создать «виртуальный ртутный электрод» и перенести на твердотельные рабочие электроды значительное количество полярографических методик.
Электрод «3 в 1» входит в состав роботизированного комплекса «Экспертиза-ВА-2D»и может использоватьсяв обычном комплексе «Экотест-ВА-тяжелые металлы» со стационарным рабочим электродом для замены трех электродов.
Методики, разработанные на основе электрода «3 в 1»
Определяемый компонент
Объекты проведения измерений
Селен, от 0,5 мкг/л
Вода, пищевые продукты, продовольственное сырье, корма, почвы и биологически-активные добавки.
